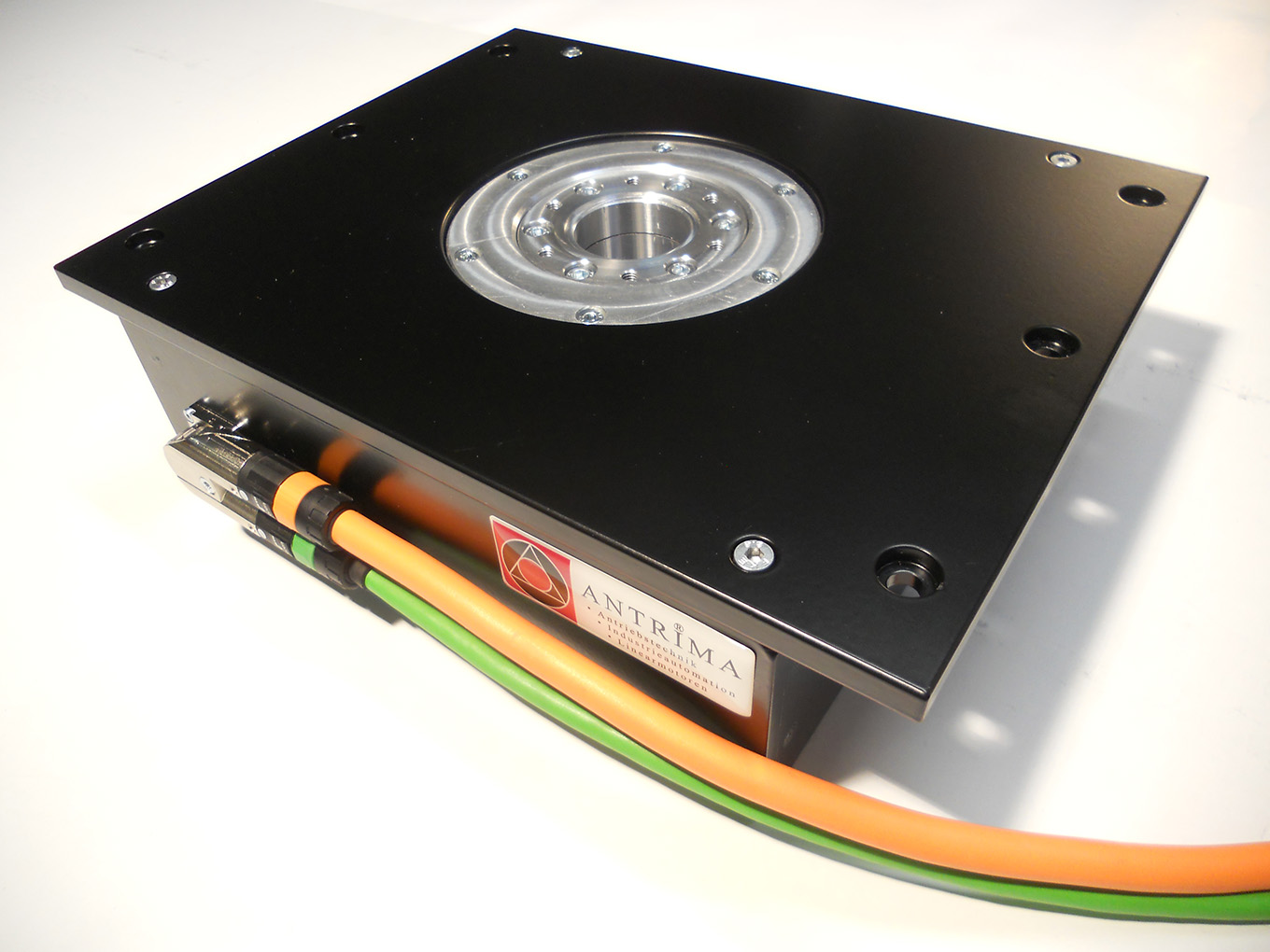

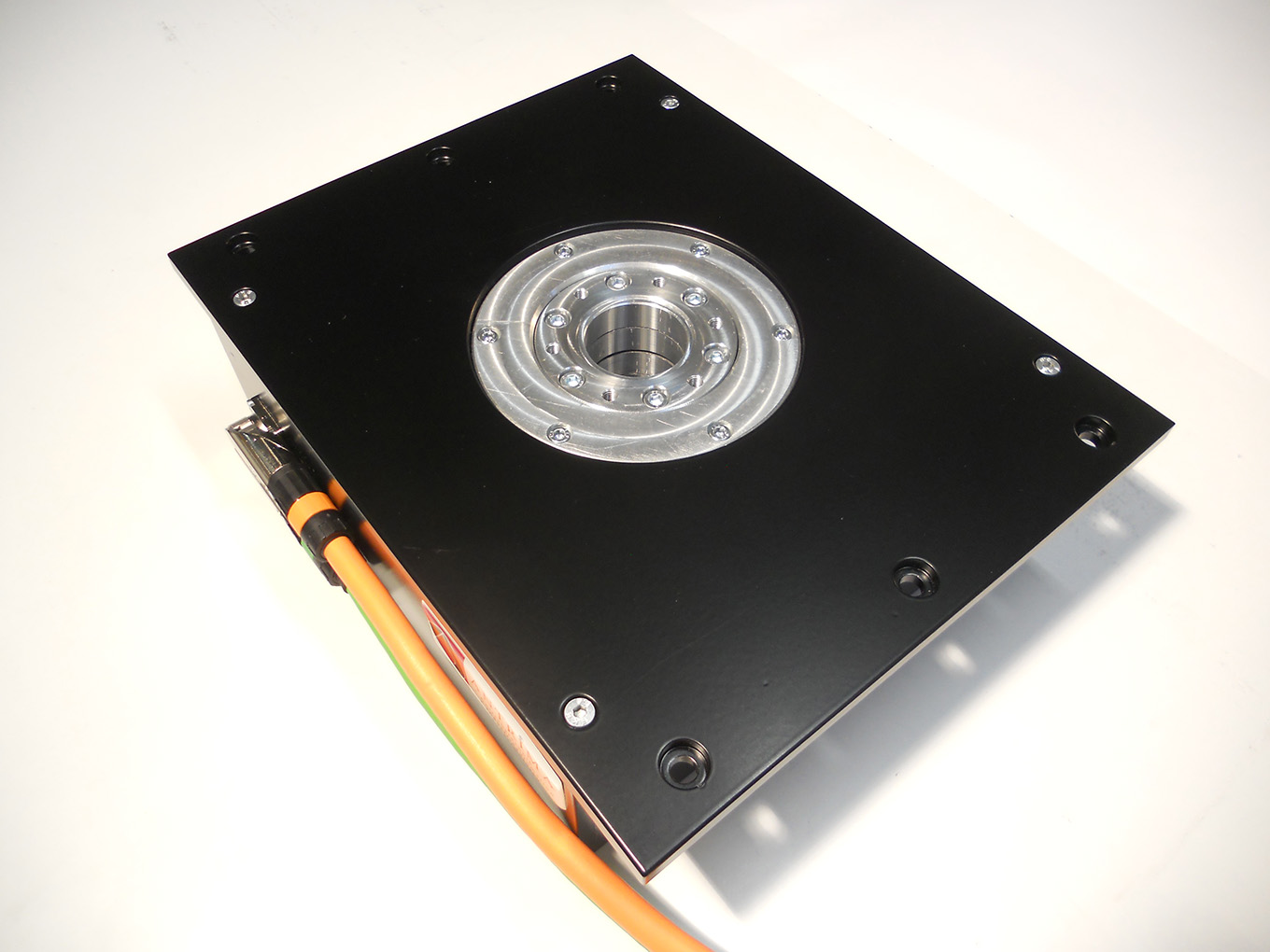

Rotatorische Direktantriebe

Auch unsere rotatorischen Direktantriebe basieren auf unseren eigenen Entwicklungen und Patenten, u.a. DE 10 2019 000 724 A1 und DE 10 2021 002 106.1.

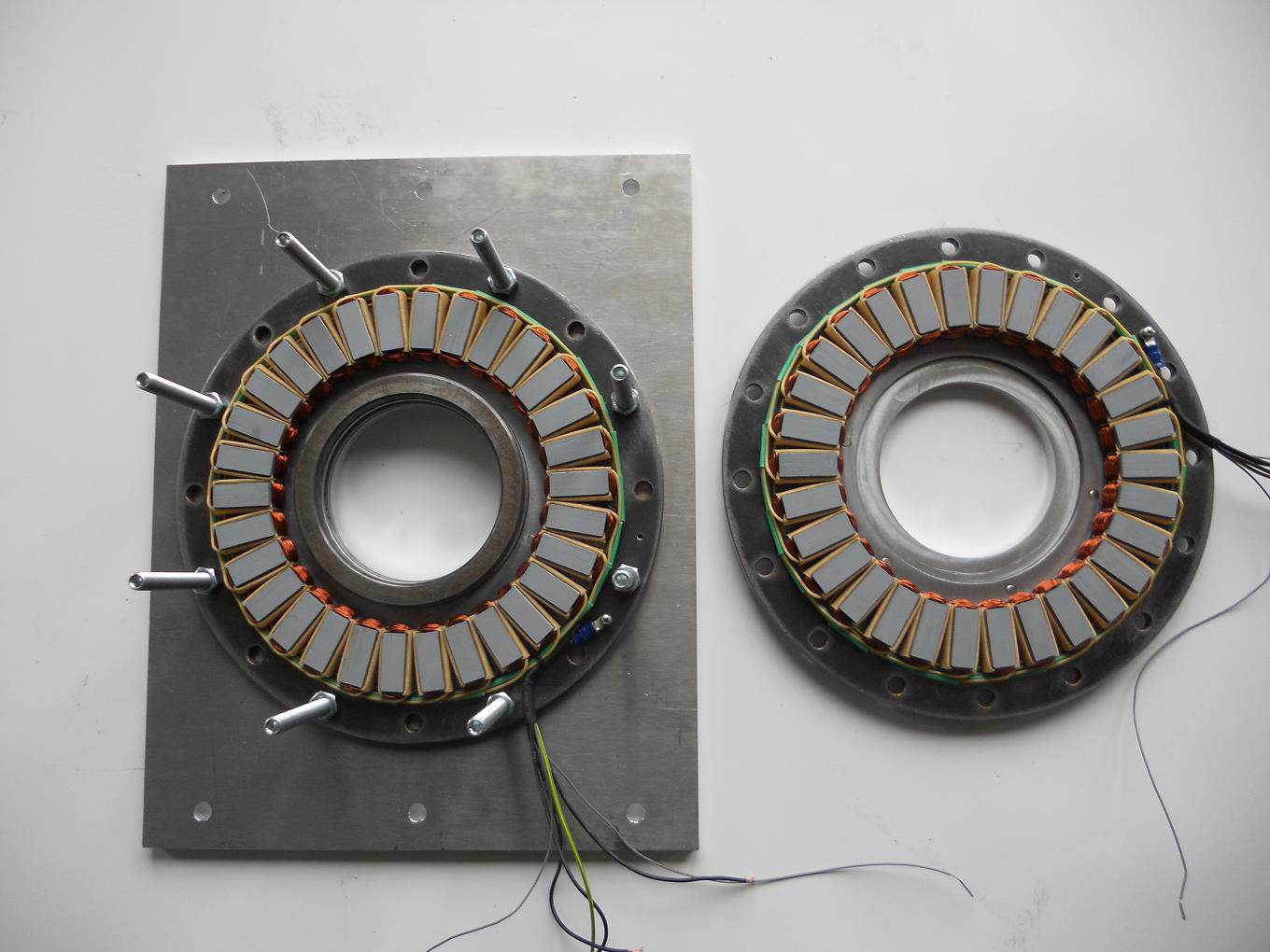

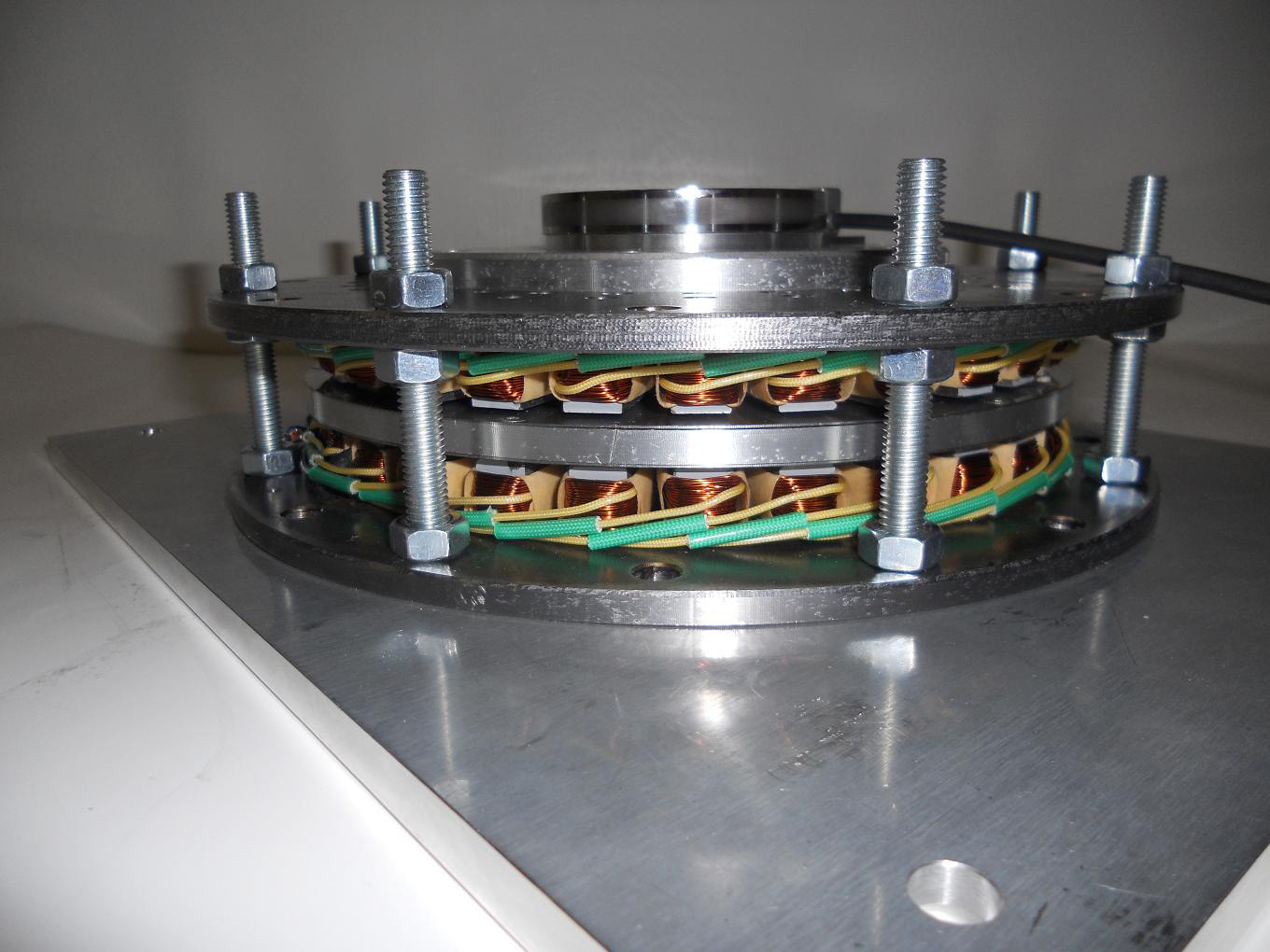

Es handelt sich hierbei um Scheibenläufer, die ebenfalls auc den gleichen Elementen aufgebaut werden, wie unsere Linearmotoren.
Aufgrund der speziellen Konstruktion ist die Induktion in jedem Bereich der Rotorscheibe gleich, auch in Richtung größerer Radien. Da zudem die aktive Fläche quadratisch zum Radius wächst, ist die Leistungsdichte unserer Torquemotoren wesentlich höher als bei herkömmlichen Torquemotoren.
Auch hier wurde das Baukastenprinzip konsequent beibehalten; es können also beinahe beliebige Drehzahlen bei beliebigen Momenten konfiguriert werden.

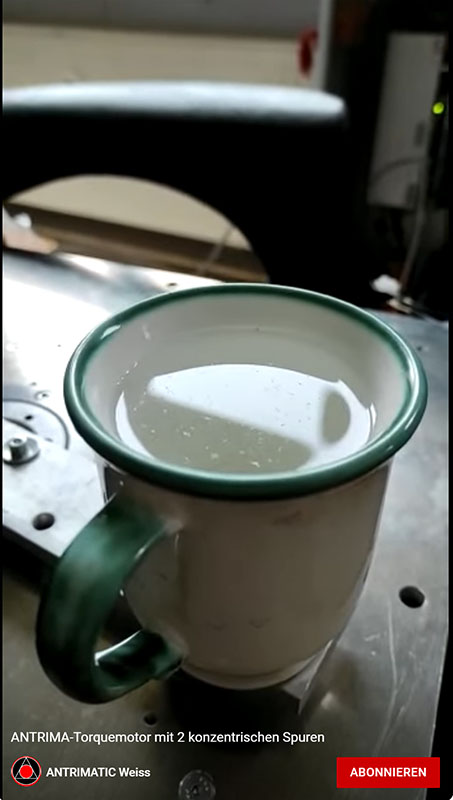

Video - Torquemotor mit 2 konzentrischen Spuren
Beide Spuren sind sehr gut synchronisiert und der Antrieb läuft ohne Vibrationen. Aufgrund der Tatsache, dass bei Scheibenläufern die aktive Fläche quadratisch zum Radius wächst, während bei herkömmlichen Torquemotoren nur linear zur Bohrungslänge, erreichen unsere Antriebe bei geringeren Massen und Volumen wesentlich höhere Momente.

Video - Herstellung von Spinndüsen mit ANTRIMA-Antrieben
Durch die hohe Laufruhe und die hohe Präzision unserer Antriebe sind diese ebenfalls sehr gut geeignet für ganz spezielle Positionier- und Polieraufgaben. Im Video zu sehen ist eine Maschine auf Granittisch mit einer A-X-Achse zur Herstellung von Spinndüsen.
