Pumpenkaskade

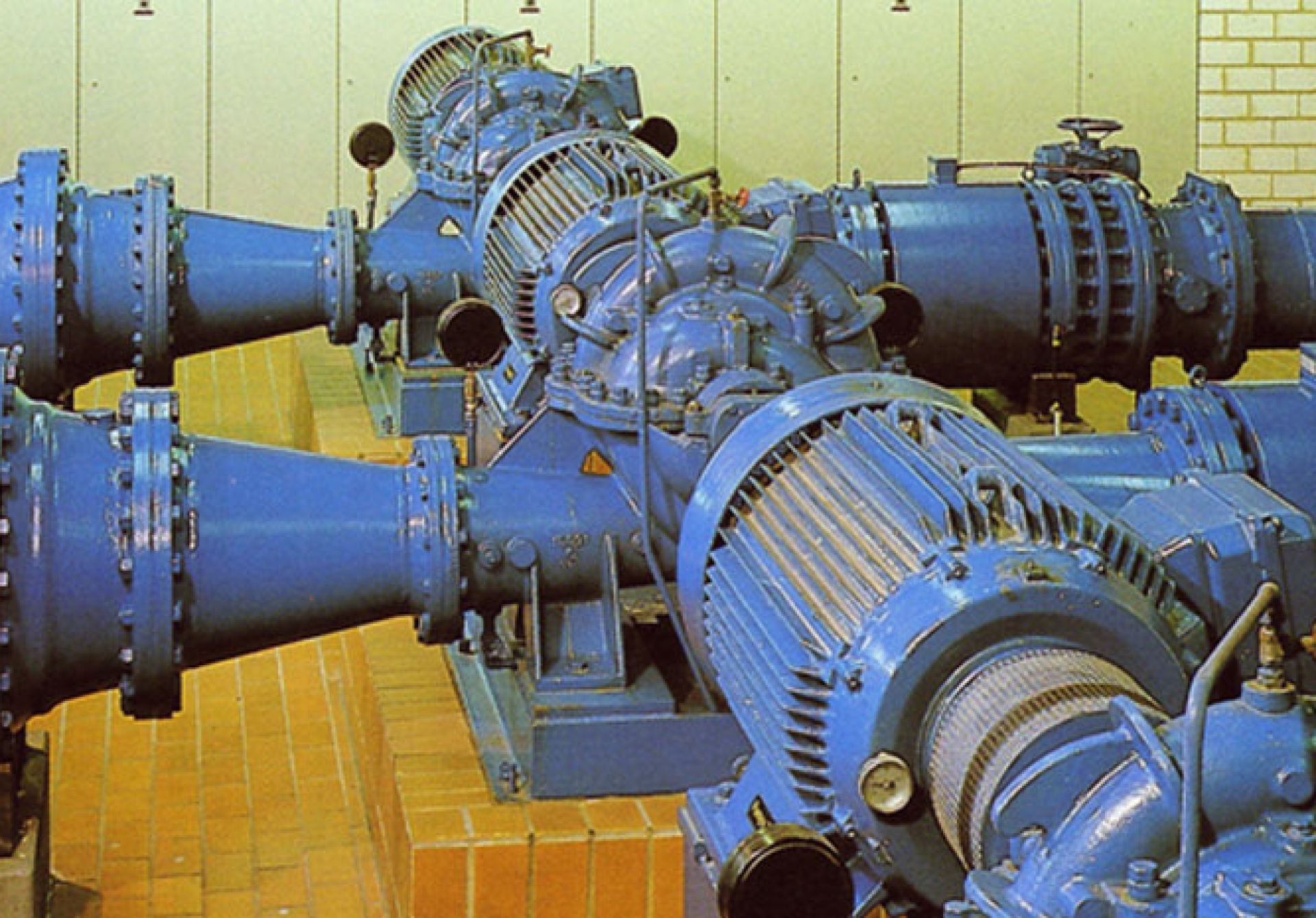

Aufgabe war es, sieben Pumpen einer Wasserversorgung für ein Walzwerk automatisch und energiesparend zu regeln. Regelgröße war der Wasserstand in einem Wasserturm.

Auf jeden Fall sollte das Kühlwasser aus dem nahegelegenen Fluss entnommen werden und keinesfalls durfte die städtische Versorgung bemüht werden.

Jede Pumpe hatte eine Anschlussleistung von 160... 200 kW bei einer Spannung von 500 V.

Die Aufgabe wurde gelöst mit einem Umrichter von Garbe-Lahmeyer, einem Sanftanlaufgerät und einer Stern-Dreieck-Kombination. Bei Ausfall des Umrichters hätte das Sanftanlaufgerät den Leistungsteil übernommen, bei Ausfall des Sanftanlaufgerätes die Stern-Dreieck-Schaltung.

Nachdem die erste Pumpe Nenndrehzahl erricht hat und dennoch ein steigender Wasserbedarf vorhanden war, wurde diese ans Netz geschaltet und die nächste Pumpe vom FU übernommen usw.
