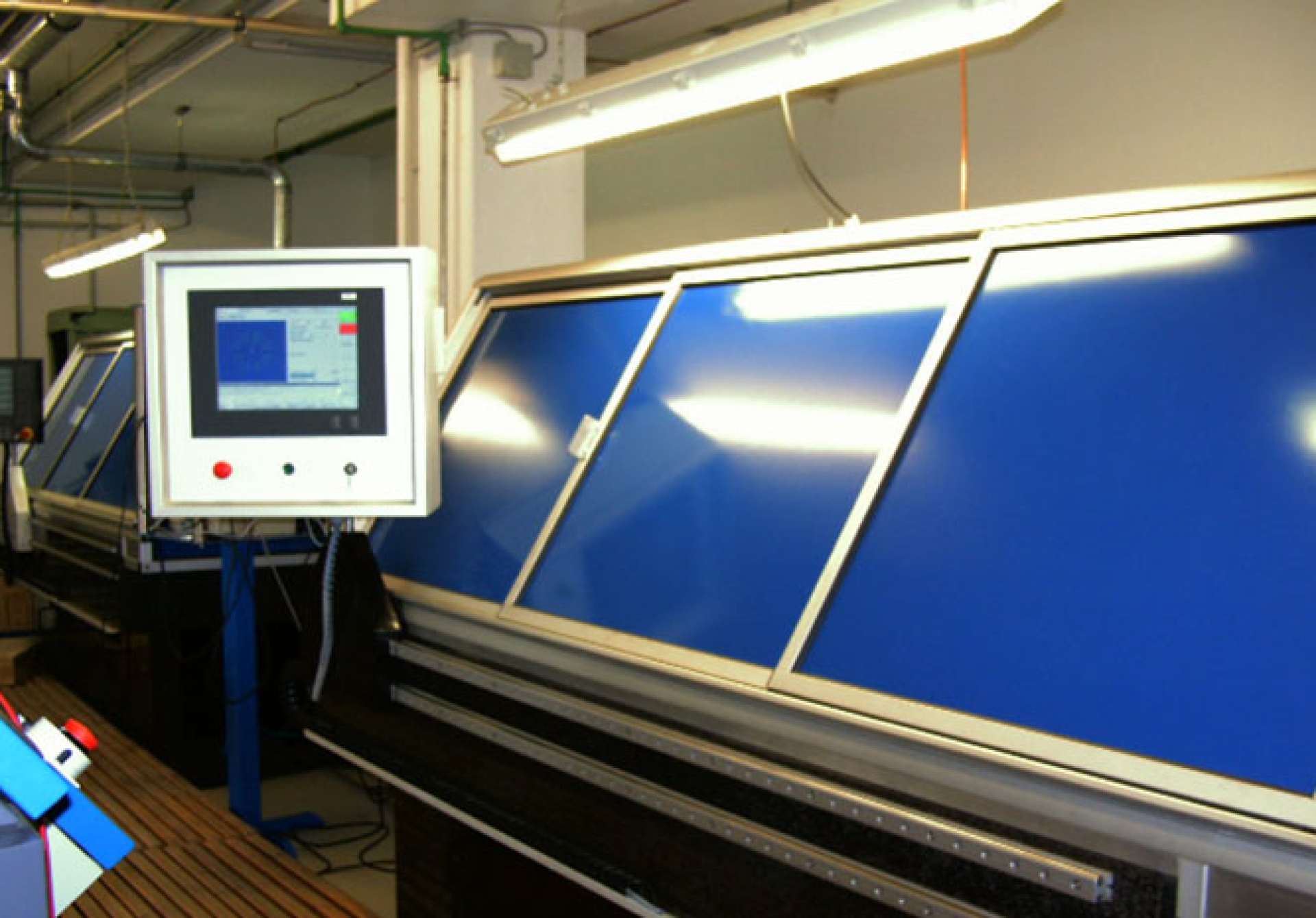

Laserschneidmaschine

Es kommt vor, dass Spinndüsen mit profiliertem Lochbild gefordert werden.

Diese können nicht mehr durch Durchstechen des Materials hergestellt werden, sondern müssen mittels Pulslaser herausgeschnitten werden. Die Zeichnungen der Spinndüsenlöcher werden mit einem von uns erstellten Preprozessor in G-Codes umgewandelt, die dann mit einer CNC-Steuerung abgearbeitet werden. Dies mit einer hohen Abarbeitungsgeschwindigkeit und einer hohen Genauigkeit. Maßgabe war hier u.a., dass sich beim gleichzeitigen Verfahren von x– und Y-Achse (Linearmotoren) keinerlei Verschleifungen ergeben. D.h. dass X– und Y-Achse ein absolut identisches Verhalten aufweisen.
Das Maschinengestell ist aus Granit, die erreichte Genauigkeit lag bei 0,003mm; die grösste Ausdehnung eines Düsenprofiles 1,5mm.
